技術情報

KNF モジュールシステム

電圧 J 日本仕様AC100V
なし その他のAC電圧
構造 ND 液体ポンプ
NDT ツインヘッド型ND
NF 新型液体ポンプ
NFT ツインヘッド型NF
FEM 定量液体ポンプ
吐出揚程（mWg） 1. 20、40、60 mWg（ポンプのタイプによる）
なし 10 mWg
流量（ml/min） 08 0.08〜80 ml/min
10 100 ml/min
30 300 ml/min（NF1.30の場合 170ml/min）
60 600 ml/min
100 1000 ml/min
300 3000 ml/min
接液部材質 ヘッド K PP（ポリプロピレン）
T PVDF（ポリフッ化ビニリデン樹脂）
ダイアフラム
バルブ		 P EPDM/EPDM（エチレンプロピレンゴム）
N CR/CR（クロロプレン）
V FPM/FPM（フッ素ゴム）
T PTFE/FFPM
（四フッ化エチレン樹脂/パーフロロエラストマ）
TS PTFE/Stainless Steel（NDのみ）
（四フッ化エチレン樹脂/ステンレス鋼）
特殊仕様 .23 特殊仕様なし（NDのみ）
.27 圧力調整機構付き
.33 流量調節（可変）機構付き（NDのみ）
モータ・型 E ACモータ IP00
AA ACモータ IP54
BLDC ブラシレスDCモータ
DC DCモータ
DCG ギア付きDCモータ
.18 ACモータ 電源スイッチ付きポータブルタイプ
コントロールシステム
（FEMのみ）		 S スタンダード
RC リモートコントロール

TOPへ戻る

表示例

表示例1
電圧 日本仕様AC100V J
構造 液体ポンプ ND
流量 3 l/min 300
材質 PP K
材質 PTFE/StainlessSteel TS
特殊仕様 特殊仕様なし .23
モータ・型 ACモータポータブルタイプ .18
表示例2
構造 新型液体ポンプ NF
流量 100 ml/min 10
材質 PP K
材質 EPDM/EPDM P
モータ・型 DCモータ DC
表示例3
構造 定量液体ポンプ FEM
吐出揚程 20 mWg 1.
流量 0.08-80 ml/min 08
材質 PP K
材質 PTFE/FFPM T
モータ・型 スイッチ付きACモータ .18
コントロールシステム スタンダート S

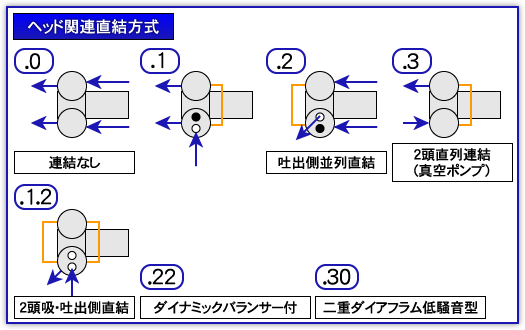

例：NO150.1.2ANEのように「.1.2」とあるのはヘッド間の直結方式を表しています。それぞれの意味は下記の通りです。

TOPへ戻る

ヘッド関連直結方式

ヘッド関連直結方式
